EQLQ Easy™ styr 450/750 V 3G2,5 + 2x0,75

Beskrivning

Beskrivning

Standarder

  • Produkt
    SS 424 02 19-6

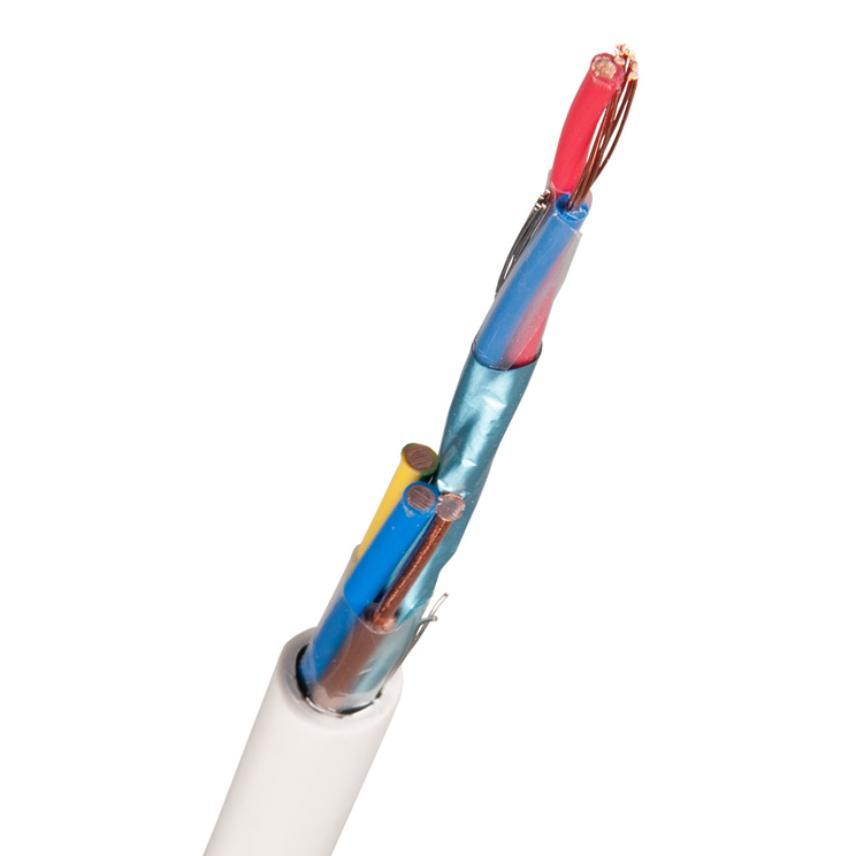

EQLQ Easy™ 3G2,5 + 2x0,75 är en halogen och talkfri, HFFR-isolerad, aluminiumbandad, HFFR-mantlad installationskabel med runda ledare av koppar. I kabelns centrum finns ett skärmat par 2x0,75 mm² avsedda för styrning av exempelvis belysning. 2,5 mm² är solida ledare klass 1 och 0,75 mm² är slagen lina klass 2. Kabeln har biledare av tvinnade förtenta koppartrådar under och i kontakt med aluminiumbandet. EQLQ Easy är konstruerad enligt SS 424 02 19-6 i tillämpliga delar. Parterna är färgmärkta enligt SS 424 17 20. Manteln är märkt typ/tillverkare/år+mån/metermärkning. Kabeln uppfyller brandspridningsklass SS-EN 60332-1-2 (F2 och F3) och är UV-skyddad enligt HD626 S1 part 2.5.1. Ledarisoleringen skall skyddas mot direkt UV-ljus som kan uppkomma exempelvis i belysningsarmaturer och ljusskyltar.







Lifemark(TM) recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.



Kvalitets och miljöledningssystem

ISO 9001 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, material
Koppar
Ledare, tvärsnittstyp
Rund
Gul/grön part
Ja
Ledare, flexibilitet
Solid
Isolering, material
HFFR
Mantel, material
HFFR (polyolefin)
Färg
Vit
Halogenfri
Ja

Dimensionsegenskaper

Dimensionsegenskaper

Antal ledare
3
Antal ledare för styrning
2
Ledare, area
2,5 mm²
Ledardiameter
1,75 mm
Ytterdiameter, nom.
12,9 mm
Isolering, tjocklek
0,8 mm
Vikt
20,7 kg/100m
Mantel, tjocklek
1,5 mm

Elektriska egenskaper

Elektriska egenskaper

Spänning, klass Uo/U
450/750 V
Ledarresistans vid 20 °C, max.
7,41 Ohm/km

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−10 °C
Rekommenderad förläggningstemperatur, min.
0 °C
Temperatur vid drift, max.
70 °C
Temperatur vid kortslutning, max.
150 °C
Längd
250 m
Förpackning
PW6
Minsta böjradie vid förläggning
7 (xD)
Minsta böjradie vid slutmontage
3 (xD)
Lämplig för EMC-installation
Ja
Rökdensitet
IEC 61034
Rökkorrosivitet
IEC 60754-2
Installationssätt
Inomhus/utomhus
Lägsta temperatur vid drift
−40 °C
UV-beständighet
Ja

Resurser

Resurser

Försäljnings- & leveransinformation

EQLQ Easy™ styr levereras i längder om 100 till 500 m. Förpackningen är märkt med tillverkare, kabeltyp och längd.
