EQRQ 300/500 V 3G1,5

Beskrivning

Beskrivning

Standarder

  • Nationell
    SS 424 02 19-2

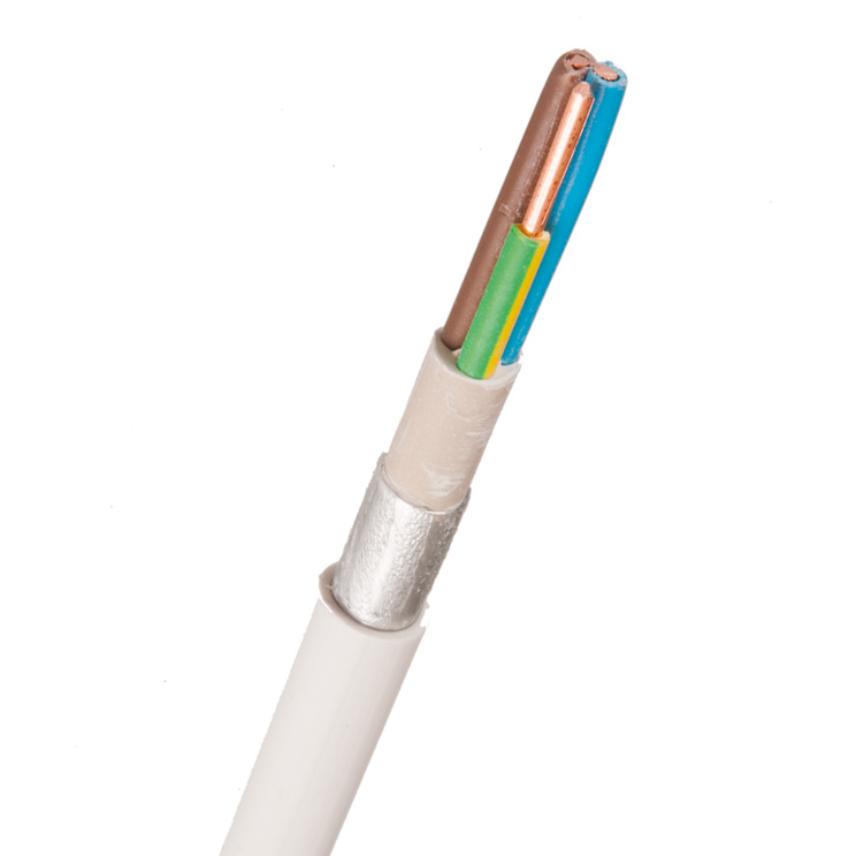

EQRQ är en HFFR-isolerad, aluminiumskärmad och HFFR-mantlad installationskabel med runda, solida ledare av koppar. Kabeln är konstruerad enligt SS 424 02 19-2 i tillämpliga delar. Ledaren har trådantal och resistans enligt IEC 60228 klass 1. Parterna är färgmärkta enligt SS 424 17 20. Kabeln har en extruderad utfyllnad. Manteln är märkt NEXANS GS Ds2d2a2. EQRQ uppfyller brandkrav enligt CPR klass Dcas2d2a2. Ledarisoleringen skall skyddas mot direkt UV-ljus som kan uppkomma exempelvis i belysningsarmaturer och ljusskyltar.



Lifemark(TM) recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.



Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, material
Koppar
Ledare, flexibilitet
Solid
Gul/grön part
Ja
Ledare, tvärsnittstyp
Rund
Isolering, material
HFFR
Mantel, material
HFFR
Färg
Vit
Blyfri
Ja
Halogenfri
Ja

Dimensionsegenskaper

Dimensionsegenskaper

Antal ledare
3
Ledare, area
1,5 mm²
Ledardiameter
1,4 mm
Ytterdiameter, nom.
7,1 mm
Isolering, tjocklek
0,5 mm
Vikt
10,0 kg/100m
Mantel, tjocklek
0,6 mm

Elektriska egenskaper

Elektriska egenskaper

Spänning, klass Uo/U
300/500 V
Ledarresistans vid 20 °C, max.
12,1 Ohm/km

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−10 °C
Rekommenderad förläggningstemperatur, min.
0 °C
Minsta böjradie vid förläggning
3 (xD)
Förpackning
Ring
Temperatur vid drift, max.
70 °C
Temperatur vid kortslutning, max.
150 °C
Längd
50 m

Resurser

Resurser

Försäljnings- & leveransinformation

Förpackningen är märkt med tillverkare, kabeltyp och längd.

Prestandadeklaration (DOP)

  • Prestandadeklaration nr. : 1000114-SEGR
  • Certifieringsdatum : 2017-02-22
  • AVCP (bedömning och fortlöpande kontroll av prestanda) : System 3
  • Notifierat organ : 0366
  • Prestanda : Dca-s2,d2,a2
