Beskrivning
Beskrivning
Standarder
-
InternationellEN 50117
Konstruktion

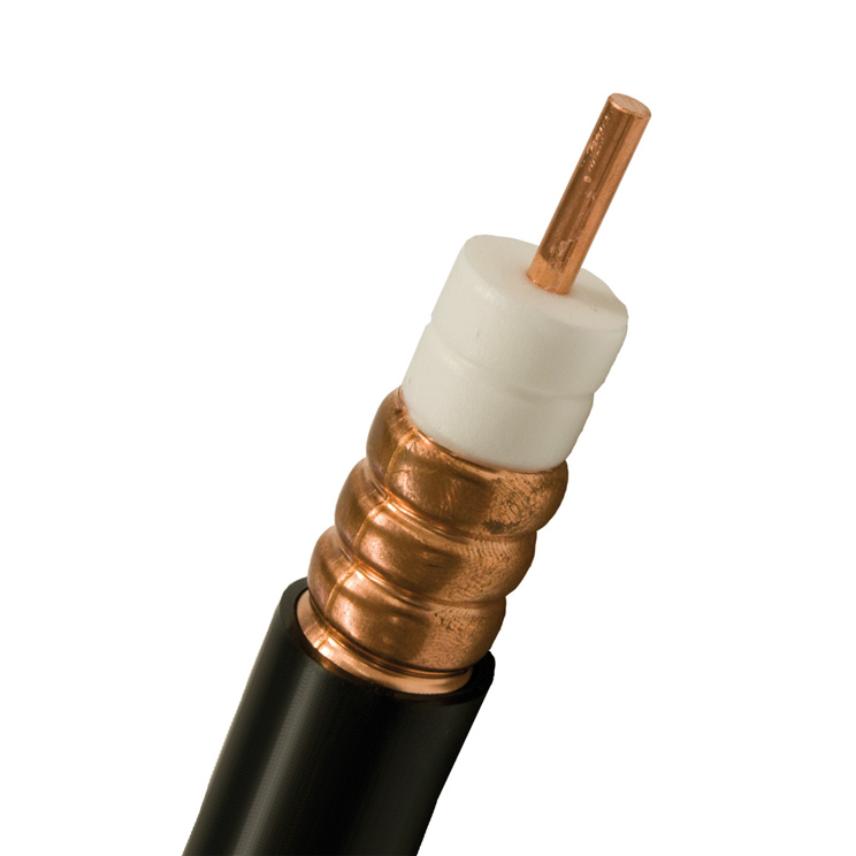

75 Ohms koaxialkabel med innerledare av blank, glödgad koppar, dielektrikum av gasexpanderad PE, ytterledare av rillat kopparband med svetsad skarv samt svart PE-mantel. Avsedd för användning som basnätskabel i kabel-TV-nät typ D0 och D1 inom frekvensområdet 5-900 MHz. Förläggs utomhus enligt SS 424 14 37.
Kvalitetssystem
Konstruktion, tillverkning och provning har skett enligt de krav som är fastlagda i ISO 9001.
Miljöledningssystem
Verksamheten vid vår fabrik i Grimsås är certifierad enligt ISO 14001.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Ledare, tvärsnittstyp
Entrådig
Ledare, material
Blank glödgad koppar
Isolering, material
Cell-PE
Ytterledare
Rillat svetsat kopparband
Mantel, material
PE (polyeten)
Färg
Svart
Dimensionsegenskaper
Dimensionsegenskaper
Ledardiameter
3,9 mm
Diameter över isolering
15,6 mm
Ytterdiameter, nom.
20,5 mm
Mantel, tjocklek
1,4 mm
Vikt
40,0 kg/100m
Elektriska egenskaper
Elektriska egenskaper
Karakteristisk impedans
75 Ohm
Transmissionsegenskaper
Transmissionsegenskaper
Dämpning vid 55 MHz, max.
1,3 dB/100m
Dämpning vid 250 MHz, max.
2,9 dB/100m
Dämpning vid 450 MHz, max.
4,0 dB/100m
Dämpning vid 865 MHz, max.
5,8 dB/100m
Hanteringsinformation
Hanteringsinformation
Böjningsradie vid installation, min.
145 mm
Längd
700 m
Förpackning
Trumma
Temperaturområde vid förläggning
-20 ... 40 °C
Drifttemperatur, område
-40 ... 70 °C
Resurser
Resurser
Försäljnings- & leveransinformation
KTV 3,9/15,8 CE levereras i längder om 700 m. Förpackningen är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
