FXQJ EMC 1 kV

Produkter

FXQJ EMC 1 kV 2X25/16

Artikelnr. 15140698-201-05

  • Förpackning: Trumma (3000m)
  • Antal ledare: 2
  • Ytterdiameter, nom.: 22,7 mm
  • Vikt: 107,0 kg/100m
  • Ledare, area: 25 mm²



FXQJ EMC 1 kV 3X2,5/2,5

Artikelnr. 15141698-201-05 - E-nr. 0054005

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 13,0 mm
  • Vikt: 28,0 kg/100m
  • Ledare, area: 2,5 mm²



FXQJ EMC 1 kV 3X6/6

Artikelnr. 15141898-201-05 - E-nr. 0054015

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 16,0 mm
  • Vikt: 46,0 kg/100m
  • Ledare, area: 6 mm²



FXQJ EMC 1 kV 3X10/10

Artikelnr. 15141998-201-05 - E-nr. 0054025

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 19,0 mm
  • Vikt: 68,0 kg/100m
  • Ledare, area: 10 mm²



FXQJ EMC 1 kV 3X16/16

Artikelnr. 15142098-201-05 - E-nr. 0054035

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 21,0 mm
  • Vikt: 93,0 kg/100m
  • Ledare, area: 16 mm²



FXQJ EMC 1 kV 3X25/16

Artikelnr. 15142198-201-05 - E-nr. 0054045

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 25,0 mm
  • Vikt: 133,0 kg/100m
  • Ledare, area: 25 mm²



FXQJ EMC 1 kV 3X35/16

Artikelnr. 15142298-201-05 - E-nr. 0054055

  • Förpackning: Trumma (500m)
  • Antal ledare: 3
  • Ytterdiameter, nom.: 27,0 mm
  • Vikt: 168,0 kg/100m
  • Ledare, area: 35 mm²



FXQJ EMC 1 kV 4X2,5/2,5

Artikelnr. 15143198-201-05 - E-nr. 0054145

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 14,5 mm
  • Vikt: 30,0 kg/100m
  • Ledare, area: 2,5 mm²



FXQJ EMC 1 kV 4X6/6

Artikelnr. 15143398-201-05 - E-nr. 0054155

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 17,5 mm
  • Vikt: 52,0 kg/100m
  • Ledare, area: 6 mm²



FXQJ EMC 1 kV 4X10/10

Artikelnr. 15143498-201-05 - E-nr. 0054165

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 20,5 mm
  • Vikt: 78,0 kg/100m
  • Ledare, area: 10 mm²



FXQJ EMC 1 kV 4X16/16

Artikelnr. 15143598-201-05 - E-nr. 0054175

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 22,5 mm
  • Vikt: 110,0 kg/100m
  • Ledare, area: 16 mm²



FXQJ EMC 1 kV 4X25/16

Artikelnr. 15143698-201-05 - E-nr. 0054185

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 26,5 mm
  • Vikt: 160,0 kg/100m
  • Ledare, area: 25 mm²



FXQJ EMC 1 kV 4X35/16

Artikelnr. 15143798-201-05 - E-nr. 0054195

  • Förpackning: Trumma (500m)
  • Antal ledare: 4
  • Ytterdiameter, nom.: 29,0 mm
  • Vikt: 199,0 kg/100m
  • Ledare, area: 35 mm²



Beskrivning

Beskrivning

Standarder

  • Internationell
    HD 604.5D
  • Nationell
    SS 424 14 18

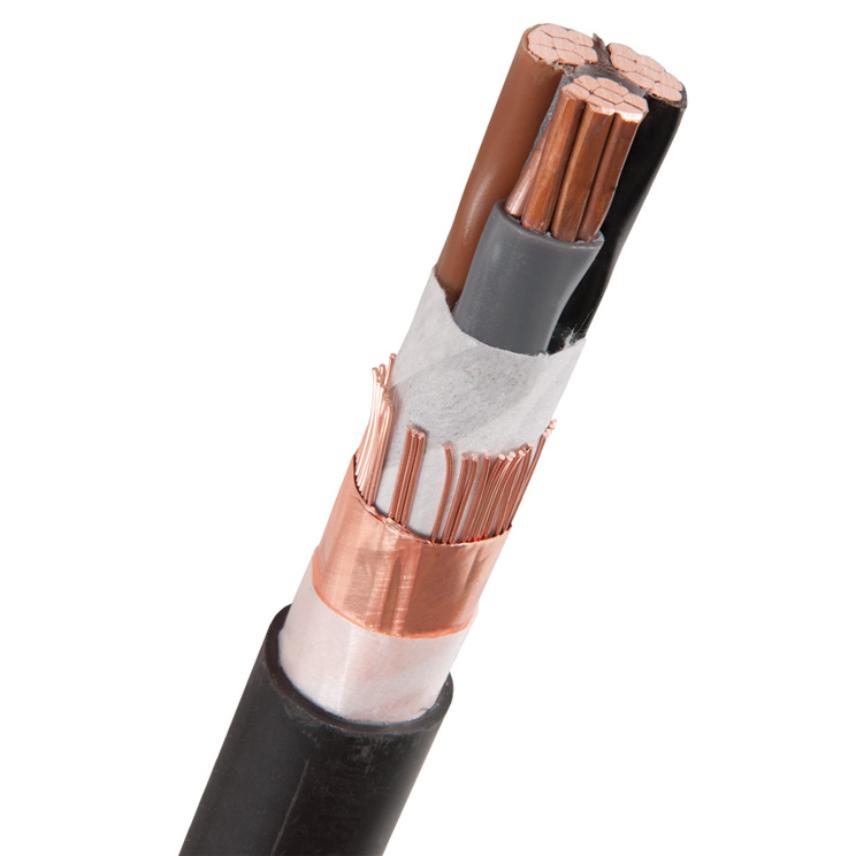

FXQJ är en halogenfri, PEX-isolerad och HFFR-mantlad kabel med runda fåtrådiga ledare av koppar för areor upp till 35 mm2. Övriga areor har fåtrådiga sektorformade kopparledare. FXQJ är konstruerad enligt SS 424 14 18. Kabeln har en skärm av glödgad koppartråd med motspiral av heltäckande koppar band. Kopparskärmen har 100 % täckning och uppfyller EMC-direktivet vid rätt utförd installation. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Parterna är färgmärkta enligt SS 424 17 20. Manteln är UV-skyddad och märkt typ/tillverkare/brandklass/ /år+mån/metermärkning. FXQJ uppfyller brandklass Dcas2d2a2 enligt CPR och avger inga korrosiva gaser vid brand. Kabeln är godkänd av Interek SEMKO.


Lifemark(TM) recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.


Normer

FXQJ är konstruerad och provad enligt SS 424 14 18. Kabeln får belastas enligt SS 424 14 24.


Certifiering

Godkänd av Intertek SEMKO.


Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Isolering, material
PEX
Färg
Svart
Halogenfri
Ja

Elektriska egenskaper

Elektriska egenskaper

Spänning, klass Uo/U
0,6/1 kV

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−10 °C
Temperatur vid drift, max.
90 °C
UV-beständighet
Ja
Längd
500 m
Lägsta temperatur vid drift
−40 °C
Minsta böjradie vid slutmontage
8 (xD)
Rökdensitet
IEC 61034
Rökkorrosivitet
IEC 60754-2

Resurser

Resurser

Försäljnings- & leveransinformation

FXQJ levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
