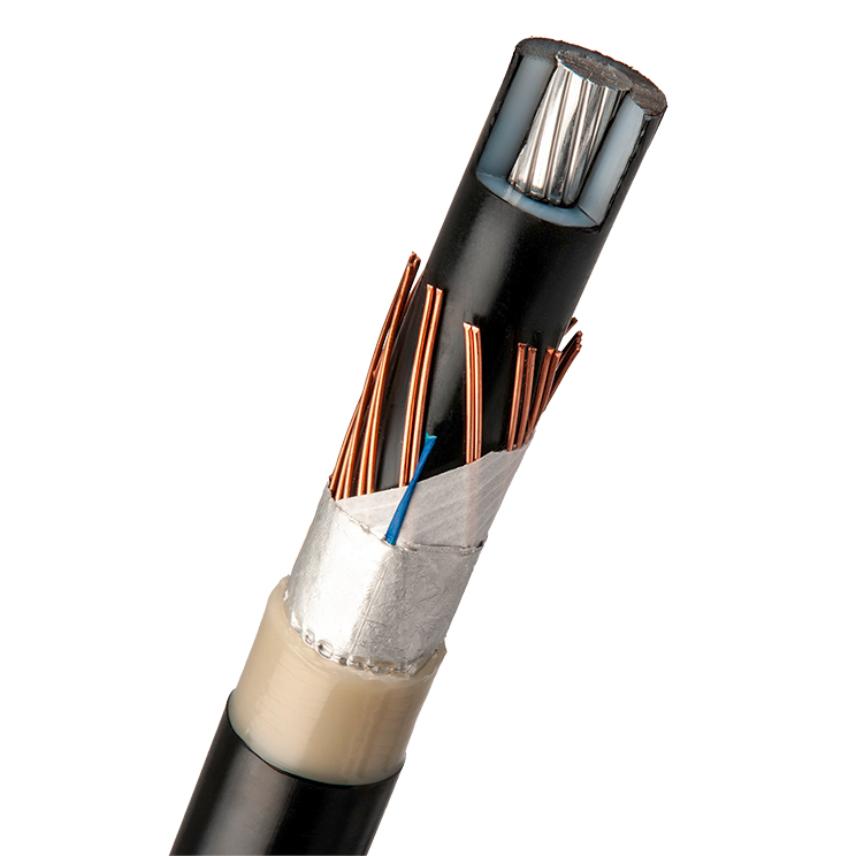

AMLJ TTCL 24 kV
AMLJ TTCL 24 kV
Kabeln är längs- och tvärvattentät och avsedd för fast förläggning utomhus i luft, mark och vatten. Manteln har ett yttre halvledande skikt. AMLJ TTCL är utvecklad med material med liten klimatpåverkan och enkla att återvinna.
Läs merAMLJ TTCL 24kV 1x50/16
Artikelnr. 21106098-201-00 - E-nr. 0085950
- Förpackning: Trumma (m)
- Ledare, area: 50 mm²
- Ytterdiameter, nom.: 27,2 mm
- Vikt: 70,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 4,7 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 3,2 kA
- Jordslutningsström vid 20 kV: 1.85 A/km
AMLJ TTCL 24kV 1x95/25
Artikelnr. 21106198-201-00 - E-nr. 0085960
- Förpackning: Trumma (m)
- Ledare, area: 95 mm²
- Ytterdiameter, nom.: 30,8 mm
- Vikt: 100,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 9 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 5,0 kA
- Jordslutningsström vid 20 kV: 2.39 A/km
AMLJ TTCL 24kV 1x150/25
Artikelnr. 21106298-201-00 - E-nr. 0085970
- Förpackning: Trumma (m)
- Ledare, area: 150 mm²
- Ytterdiameter, nom.: 33,7 mm
- Vikt: 120,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 14,2 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 5,0 kA
- Jordslutningsström vid 20 kV: 2.61 A/km
AMLJ TTCL 24kV 1x240/35
Artikelnr. 21106398-201-00 - E-nr. 0085980
- Förpackning: Trumma (m)
- Ledare, area: 240 mm²
- Ytterdiameter, nom.: 38,2 mm
- Vikt: 160,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 22,7 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 7,0 kA
- Jordslutningsström vid 20 kV: 3.26 A/km
AMLJ TTCL 24kV 1x300/35
Artikelnr.
- Förpackning: Trumma (m)
- Ledare, area: 240 mm²
- Ytterdiameter, nom.: 42,5 mm
- Vikt: 195,0 kg/100m
- Högsta tillåtna korttidsström för ledare under 1 sekund: 28,3 kA
- Högsta tillåtna korttidsström för skärm under 1 sekund: 7,0 kA
- Jordslutningsström vid 20 kV: - A/km
Beskrivning
Beskrivning
Standarder
-
ProduktHD 620.12K
-
NationellSS 424 14 20
Beskrivning
AMLJ TTCL är en halogenfri 1-ledarkabel med runda aluminiumledare, PP-TPE-isolering, CU-skärm och en mantel av delvis återvunnen polyeten med ett yttre lerdande skikt. Kabeln är konstruerad enligt SS 424 14 20 och ledaren har trådantal och resistans enligt SS-EN 60228 klass 2. Manteln öppnas enklast med kabelns rivtråd och är märkt typ/tillverkare/år+mån/metermärkning. AMLJ TTCL är tillverkad med koldioxidsål aluminium och är enkel att återvinna. AMLJ TTCL är kompatibel med standard-skarvar och avslut.
Lifemark(TM) recycling marking
Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln. Alla material i kabeln är enkla att återvinna.
Normer
AMLJ TTCL är tillverkad och provad enligt SS 424 14 20 Kablarna får belastas enligt SS 424 14 20.
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, ISO/TS 16949 och ISO 14001.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Dimensionsegenskaper
Dimensionsegenskaper
Elektriska egenskaper
Elektriska egenskaper
Hanteringsinformation
Hanteringsinformation
Brandtekniska egenskaper
Brandtekniska egenskaper
Resurser
Resurser
Försäljnings- & leveransinformation
AMLJ TTCL levereras i längder om 500 och 1000 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
