AXQJ TT 12 kV 3-ledare

Produkter

AXQJ TT 12 kV 3x95/25

Artikelnr. 21237198-201-05 - E-nr. 0075905

  • Förpackning: Trumma (500m)
  • Färg: Svart
  • Ledare, area: 95 mm²
  • Ytterdiameter, nom.: 52,0 mm
  • Vikt: 280,0 kg/100m



AXQJ TT 12 kV 3x150/25

Artikelnr. 21237298-201-05 - E-nr. 0075915

  • Förpackning: Trumma (500m)
  • Färg: Svart
  • Ledare, area: 150 mm²
  • Ytterdiameter, nom.: 59,0 mm
  • Vikt: 370,0 kg/100m



AXQJ TT 12 kV 3x240/35

Artikelnr. 21237398-201-05 - E-nr. 0075925

  • Förpackning: Trumma (500m)
  • Färg: Svart
  • Ledare, area: 240 mm²
  • Ytterdiameter, nom.: 67,0 mm
  • Vikt: 490,0 kg/100m



AXQJ TT 12 kV 3x300/35

Artikelnr. 21237498-201-05 - E-nr. 0075935

  • Förpackning: Trumma (500m)
  • Färg: Svart
  • Ledare, area: 300 mm²
  • Ytterdiameter, nom.: 72,0 mm
  • Vikt: 485,0 kg/100m



AXQJ TT 12 kV 3x95/25 röd

Artikelnr. 21237198-203-05 - E-nr. 0075985

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ledare, area: 95 mm²
  • Ytterdiameter, nom.: 52,0 mm
  • Vikt: 280,0 kg/100m



AXQJ TT 12 kV 3x240/35 röd

Artikelnr. 21237398-203-05 - E-nr. 0075995

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ledare, area: 240 mm²
  • Ytterdiameter, nom.: 67,0 mm
  • Vikt: 490,0 kg/100m



Beskrivning

Beskrivning

Standarder

  • Produkt
    HD 620 S2 2010 10M
  • Test
    IEC 60754-1; IEC 60754-2
  • Nationell
    SS 424 14 16

Beskrivning

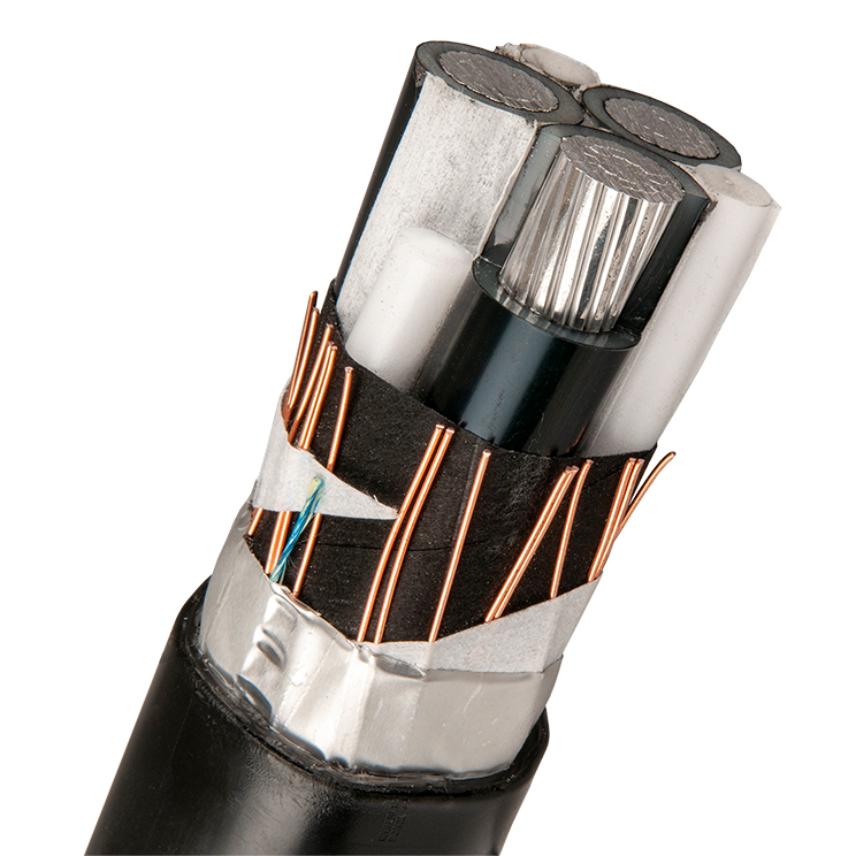

AXQJ är längs- och tvärvattentät, halogenfri, PEX-isolerad, Cu-skärmad. Den koncentriska skärmen och aluminiumfolien har längsgående kontakt. HFFR-mantlad kabel med komprimerade runda fåtrådiga aluminiumledare. AXQJ är konstruerad enligt SS 424 14 16 i tillämpliga delar. Ledarna har trådantal och resistans enligt IEC 60228 klass 2. Manteln är märkt ex: "AXQJ TT 12 kV 3x240/25 Ds2d2a2 NEXANS GS år mån" + metermärkning. AXQJ uppfyller brandkrav Dcas2d2a2 enligt CPR.

Lifemark™ recycling marking

Beständig märkning på kabelns yttermantel. Märkningen specificerar ingående plastkvaliteter och förbereder en framtida återvinning av kabeln.

Normer

Kabeln är i tillämpliga delar konstruerad och provad enligt HD 620. Kabeln får belastas enligt SS 424 14 16.

Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, material
Aluminium
Ledare, tvärsnittstyp
Rund, fåtrådig
Halogenfri
Ja
Mantel, material
HFFR
Isolering, material
PEX
Ledare, flexibilitet
Klass 2

Elektriska egenskaper

Elektriska egenskaper

Driftspänning
12 kV

Hanteringsinformation

Hanteringsinformation

Temperatur vid förläggning, min.
−10 °C
Rekommenderad förläggningstemperatur, min.
0 °C
Temperatur vid drift, max.
90 °C
Temperatur vid kortslutning, max.
250 °C
Minsta böjradie vid förläggning
12 (xD)
Minsta böjradie vid slutmontage
10 (xD)
UV-beständighet
Ja

Resurser

Resurser

Försäljnings- & leveransinformation

Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
