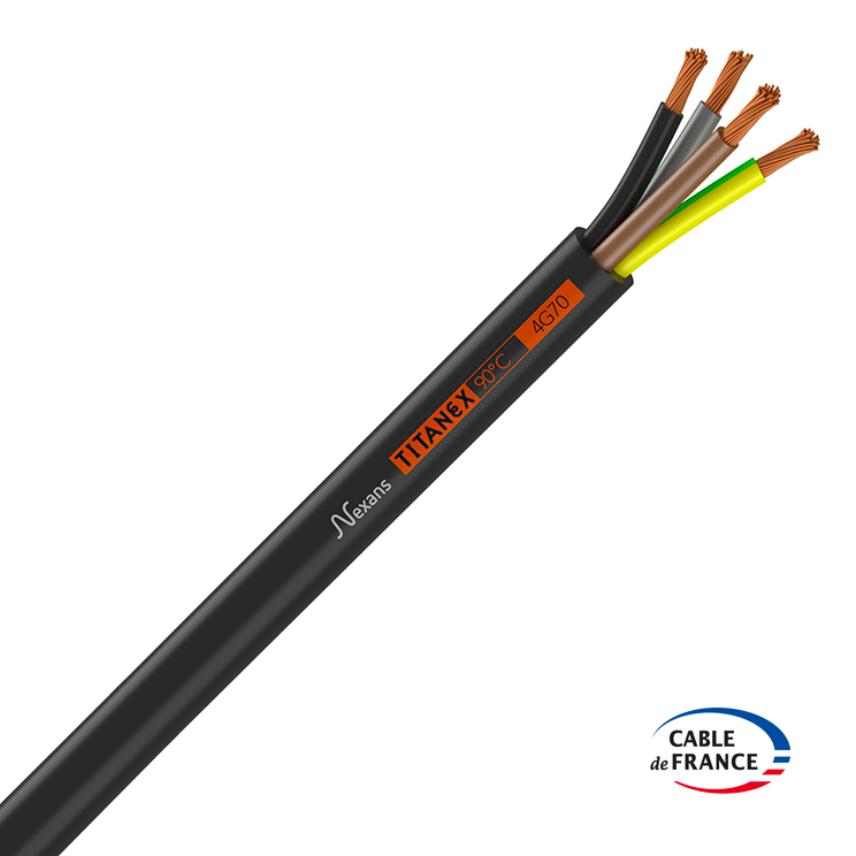

H07RN-F TITANEX 4G70 Trumma 500 m
H07RN-F TITANEX 4G70 Trumma 500 m
TITANEX
TITANEX® H07RNF 450/750 V är en olje- och fettbeständig flexibel kabel som klarar kraftiga temperaturförändringar och har stor beständighet mot fukt och frost. Den är avsedd för tillfälliga installationer inomhus och utomhus samt permanenta installationer i fast eller rörlig förläggning. Kabeln kan även förläggas i mark med skydd (rör). Lämplig för anslutning av maskiner och annan materiel som kräver flexibel kabel.
Läs mer- Artikelnr. : 20074998-901-05
- E-nr. : 0547855
- EAN : 3427680015266
Beskrivning
Beskrivning
Standarder
-
Produkt2014/68/EU; EN 50525-2-21; HD 516; IEC 60245-4 type 66; NF C32-102-4
-
InternationellEU Directive 2011/65/EU (RoHS)
TITANEX® (H07RN-F) är en EPR-isolerad och gummimantlad anslutningskabel med runda mångtrådiga ledare av koppar. Kabeln är konstruerad enligt SS 424 02 35-4. Ledaren har resistans enligt SS EN 60228 klass 5. Parterna är färgmärkta enligt SS 424 17 20. TITANEX® uppfyller CPR klass Eca.
Märkning
USE < HAR > N (x eller G) S TITANEX
N = antal ledare
G = med Gul/Grön
x = utan Gul/Grön
S = area i mm²
Maximal drifttemperatur vid normal användning:
+60°C (rörlig installation)
+90°C (fast installation)
+200°C (kortslutningstemperatur)
Minsta böjradie, fast: D>12mm: 4 (xD); D≤12mm: 3 (xD)
Minsta böjradie, rörlig: D>12mm: 6 (xD); D≤12mm: 4 (xD)
Kvalitets- och miljöledningssystem
Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.
TITANEX MADE TO SURVIVE
Additional informations Nexans TITANEX
Core identification
(In accordance with european harmonization HD308 S2)
1x: black
2x: brown - blue
3x: brown - black - grey (brown - black - blue if the conductor cross-section is 1.5 or 2.5mm²)
3G: brown - blue - green/yellow
4x: brown - black - grey - blue
4G: brown - black - grey - green/yellow
5x: black cores with printed numbers
5G: blue - brown - black - grey - green/yellow
7 cores and above : black cores with printed numbers
Current rating capacities
The data are indicated for continuous duty operation and apply to:
- Maximum conductor temperature = 90 °C
- Nominal frequencies = 50 or 60 Hz
- One cable in free air (on perforated trays)
- Ambient temperature = 30 °C
Data recording from IEC 60364-5-52 or NF C 15-100
Voltage drop
The data are based on Cos ø = 0.8
Minimum bending radius
- Static use: 3 x cable outer diameter
- Dynamic use: 6 to 8 x outer cable diameter.
Nexans Titanex, Made to survive
NEXANS TITANEX FEATURES
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Dimensionsegenskaper
Dimensionsegenskaper
Elektriska egenskaper
Elektriska egenskaper
Mekaniska egenskaper
Mekaniska egenskaper
Hanteringsinformation
Hanteringsinformation
Resurser
Resurser
Dokumentation
Försäljnings- & leveransinformation
TITANEX® levereras i längder om 50 m till 500 m. Förpackningen är märkt med leverantör, kabeltyp och längd.
Prestandadeklaration (DOP)
- Prestandadeklaration nr. : 1000236-FRBH
- Certifieringsdatum : 2022-03-15
- AVCP (bedömning och fortlöpande kontroll av prestanda) : System 3
- Notifierat organ : NB 1812
- Prestanda : Eca
