ELAQBY

ELAQBY

ELAQBY

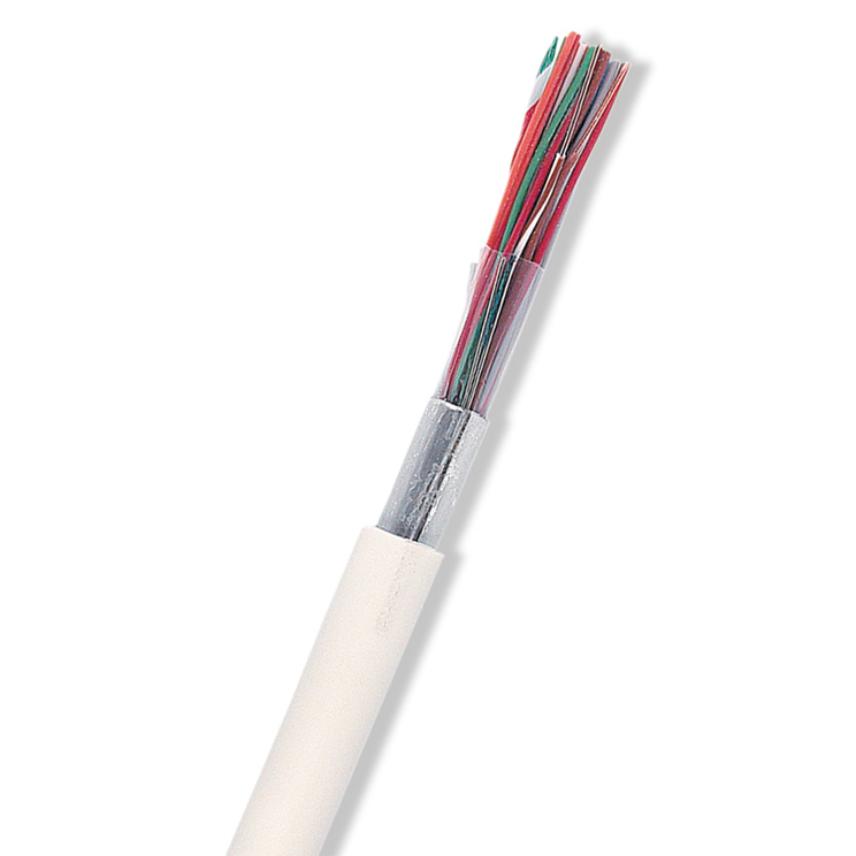

Partvinnad, skärmad tele- och signalkabel med halogenfri, flamskyddad mantel.

Läs mer
Ladda ner alla dokument
Kontakta oss

Produkter

Aktiviteter
Filter

  • produkter

ELAQBY 5x2x0,6

Artikelnr. 18456298-802-05 - E-nr. 4802645

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 9,0 mm
  • Vikt: 10,1 kg/100m
  • Längd: 500 m



ELAQBY 5x2x0,6

Artikelnr. 18456241-802-02 - E-nr. 4802643

  • Förpackning: Bobin (100m)
  • Färg: Vit
  • Ytterdiameter, nom.: 9,0 mm
  • Vikt: 10,1 kg/100m
  • Längd: 100 m



ELAQBY 5x2x0,6

Artikelnr. 18456298-803-05 - E-nr. 4802705

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 9,0 mm
  • Vikt: 10,1 kg/100m
  • Längd: 500 m



ELAQBY 10x2x0,6

Artikelnr. 18456398-803-05 - E-nr. 4802715

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 10,6 mm
  • Vikt: 14,7 kg/100m
  • Längd: 500 m



ELAQBY 10x2x0,6

Artikelnr. 18456398-802-05 - E-nr. 4802655

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 10,6 mm
  • Vikt: 14,7 kg/100m
  • Längd: 500 m



ELAQBY 10x2x0,6

Artikelnr. 18456341-802-02 - E-nr. 4802653

  • Förpackning: Bobin (100m)
  • Färg: Vit
  • Ytterdiameter, nom.: 10,6 mm
  • Vikt: 14,7 kg/100m
  • Längd: 100 m



ELAQBY 20x2x0,6

Artikelnr. 18456498-803-05 - E-nr. 4802725

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 13,6 mm
  • Vikt: 24,0 kg/100m
  • Längd: 500 m



ELAQBY 20x2x0,6

Artikelnr. 18456498-802-05 - E-nr. 4802665

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 13,6 mm
  • Vikt: 24,0 kg/100m
  • Längd: 500 m



ELAQBY 30x2x0,6

Artikelnr. 18456598-803-05 - E-nr. 4802735

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 15,4 mm
  • Vikt: 31,7 kg/100m
  • Längd: 500 m



ELAQBY 30x2x0,6

Artikelnr. 18456598-802-05 - E-nr. 4802675

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 15,4 mm
  • Vikt: 31,7 kg/100m
  • Längd: 500 m



ELAQBY 50x2x0,6

Artikelnr. 18456698-803-05 - E-nr. 4802745

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 18,5 mm
  • Vikt: 47,0 kg/100m
  • Längd: 500 m



ELAQBY 50x2x0,6

Artikelnr. 18456698-802-05 - E-nr. 4802685

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 18,5 mm
  • Vikt: 47,0 kg/100m
  • Längd: 500 m



ELAQBY 100x2x0,6

Artikelnr. 18456798-803-05 - E-nr. 4802755

  • Förpackning: Trumma (500m)
  • Färg: Röd
  • Ytterdiameter, nom.: 24,8 mm
  • Vikt: 84,3 kg/100m
  • Längd: 500 m



ELAQBY 100x2x0,6

Artikelnr. 18456798-802-05 - E-nr. 4802695

  • Förpackning: Trumma (500m)
  • Färg: Vit
  • Ytterdiameter, nom.: 24,8 mm
  • Vikt: 84,3 kg/100m
  • Längd: 500 m



ELAQBY 2x2x0,6

Artikelnr. 18456040-803-02 - E-nr. 4802212

  • Förpackning: Bobin (100m)
  • Färg: Röd
  • Ytterdiameter, nom.: 7,0 mm
  • Vikt: 6,6 kg/100m
  • Längd: 100 m



ELAQBY 2x2x0,6

Artikelnr. 18456071-802-05 - E-nr. 4802205

  • Förpackning: Bobin (100m)
  • Färg: Vit
  • Ytterdiameter, nom.: 7,0 mm
  • Vikt: 6,6 kg/100m
  • Längd: 500 m



ELAQBY 2x2x0,6

Artikelnr. 18456040-802-02 - E-nr. 4802202

  • Förpackning: Bobin (100m)
  • Färg: Vit
  • Ytterdiameter, nom.: 7,0 mm
  • Vikt: 6,6 kg/100m
  • Längd: 100 m



ELAQBY 2x2x0,6

Artikelnr. 18456071-803-05 - E-nr. 4802215

  • Förpackning: Bobin (100m)
  • Färg: Röd
  • Ytterdiameter, nom.: 7,0 mm
  • Vikt: 6,6 kg/100m
  • Längd: 500 m



Beskrivning

Beskrivning

Standarder

  • Nationell
    SS 424 16 52

Konstruktion

Partvinnad, skärmad, tele- och signalkabel med halogenfri, flamskyddad mantel. Skärmen består av en längslagd aluminiumfolie och anslutningstråd av förtent koppar. Aluminiumfolien är klistrad till manteln och bildar sk fuktbarriärmantel. Kabeln förläggs inomhus i fast förläggning och skyddad mot mekanisk åverkan även utomhus och i mark. Uppfyller brandkrav enligt CPR klass Dcas2d2a2. Vid brand avger kabeln inga korrosiva gaser och har liten rökutveckling .



Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, flexibilitet
Entrådig
Ledare, material
Glödgad koppar
Isolering, material
Halogenfri
Par-tvinnad
Ja
Skärm
Längslagt AL/PE-band + förtent koppartråd
Mantel, material
HFFR (polyolefin)
Halogenfri
Ja

Dimensionsegenskaper

Dimensionsegenskaper

Ledardiameter
0,6 mm

Elektriska egenskaper

Elektriska egenskaper

Ledarresistans vid 20 °C, max.
66,6 Ohm/km
Resistansobalans, max
2 %
Kapacitans ledare-ledare, max
59 nF/km
Kapacitansobalans max
150 pF/500m
Isolationsresistans, min
5000 MOhm.km
Spänning vid drift, max
100 V

Transmissionsegenskaper

Transmissionsegenskaper

Dämpning, max, vid 800 Hz, 20°C
1,15 dB/1000m
Dämpning, max, vid 1 MHz, 20°C
17 dB/1000m

Hanteringsinformation

Hanteringsinformation

Temperaturområde vid förläggning
-10 - 50 °C
Drifttemperatur, område
-30 - 70 °C

Resurser

Resurser

Dokumentation

Färgschema pdf — 11.3 TB
Download

Försäljnings- & leveransinformation

ELAQBY levereras i längder om 500 m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
