ELAQWQBUV (Balis-kabel)

Produkter

ELAQWQBUV 1x2x1,02

Artikelnr. 18106198

  • Förpackning: Trumma (3000m)



Beskrivning

Beskrivning

Standarder

  • Internationell
    IEC 60332-3 Cat.C
  • Nationell
    Kundspecifikation

Konstruktion

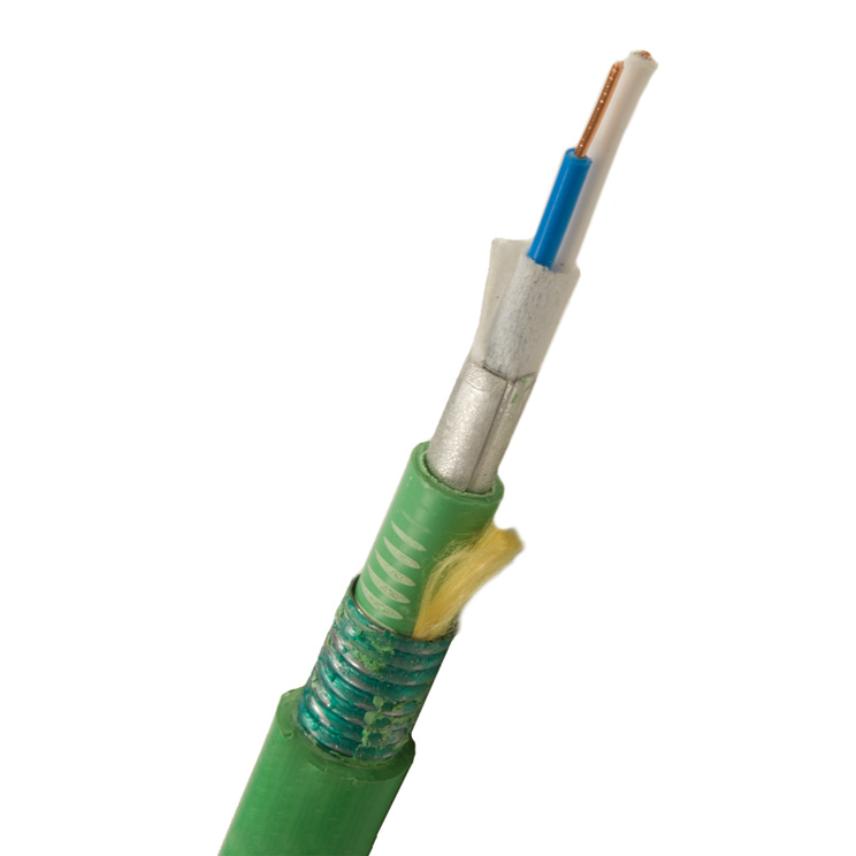

Partvinnad, längsvattentät, skärmad, flamskyddad kommunikationskabel med längslagd stålbandsarmering mellan inre och yttre HFFR-mantel. Kabeln förläggs utomhus i tunnlar eller kanalisation. ELAQWQBUV används i tågstyrningssystem för kommunikation med baliser enligt ERTMS-standard .

Kvalitetssystem

Konstruktion, tillverkning och provning har skett enligt de krav som är fastlagda i ISO 9001 och IRIS.

Miljöledningssystem

Verksamheten vid vår fabrik i Grimsås är certifierad enligt ISO 14001.





Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Ledare, tvärsnittstyp
Entrådig
Ledare, material
Glödgad koppar
Isolering, material
Solid polyethylene
Par-tvinnad
Ja
Längsvattentätning
Svällgarn
Skärm
Längslagd aluminium-folie
Innermantel, material
LSHFFR compound
Armeringstyp
Corrugated steel
Mantel, material
LSHFFR compound
Färg
Grön

Dimensionsegenskaper

Dimensionsegenskaper

Ledardiameter
1,02 mm
Antal par
1
Innermantel, tjocklek
1,3 mm
Mantel, tjocklek
1,5 mm
Ytterdiameter, nom.
14,0 mm
Vikt
23,0 kg/100m

Elektriska egenskaper

Elektriska egenskaper

Isolationsresistans, min
10000 MOhm.km
Ledarresistans vid 20 °C, max.
21,5 Ohm/km
Resistansobalans, max
2 %
Kapacitans ledare-ledare, max
50 nF/km
Spänning vid drift, max
100 V

Hanteringsinformation

Hanteringsinformation

Förpackning
K14
Temperaturområde vid förläggning
-15 - 40 °C
Drifttemperatur, område
-25 - 70 °C

Resurser

Resurser

Dokumentation

xls — 0 B

Försäljnings- & leveransinformation

ELAQWQBUV levereras i på trumma i längder om 500-3000m. Trumman är märkt med tillverkare, kabeltyp och längd. Kabeländarna är förslutna.
