GRHGL - Självbärande luftkabel, loose tube

Produkter

GRHGL-L-CDGNRV 12/T12 G652D S12

Artikelnr. 29079698 - E-nr. 4965340

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 11,4 mm
  • Antal optiska fiber: 12



GRHGL-L-CDGNRV 24/T12 G652D S12

Artikelnr. 29058998 - E-nr. 4965450

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 11,4 mm
  • Antal optiska fiber: 24



GRHGL-L-CDGNRV 48/T12 G652D S12

Artikelnr. 29034998 - E-nr. 4965460

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 11,4 mm
  • Antal optiska fiber: 48



GRHGL-L-CDGNRV 96/T12 G652D S12

Artikelnr. 29035198 - E-nr. 4965470

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 11,4 mm
  • Antal optiska fiber: 96



GRHGL-L-CDGNRV 144/T12 G652D S12

Artikelnr. 29043898 - E-nr. 4965480

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 14,9 mm
  • Antal optiska fiber: 144



GRHGL-L-CDGNRV 192/T12 G652D S12

Artikelnr. 29076698 - E-nr. 4965490

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 14,9 mm
  • Antal optiska fiber: 192



GRHGL-L-CDGNRV 288/T12 G652D S12

Artikelnr. 29063598 - E-nr. 4965500

  • Förpackning: Trumma (2000m)
  • Ytterdiameter, nom.: 17,6 mm
  • Antal optiska fiber: 288



Beskrivning

Beskrivning

Standarder

  • Internationell
    EN 187000; EN 187100; EN 187101; EN 188000; EN 188100; IEC 60793; IEC 60794; ITU-T Rec. G.650; ITU-T Rec. G.652

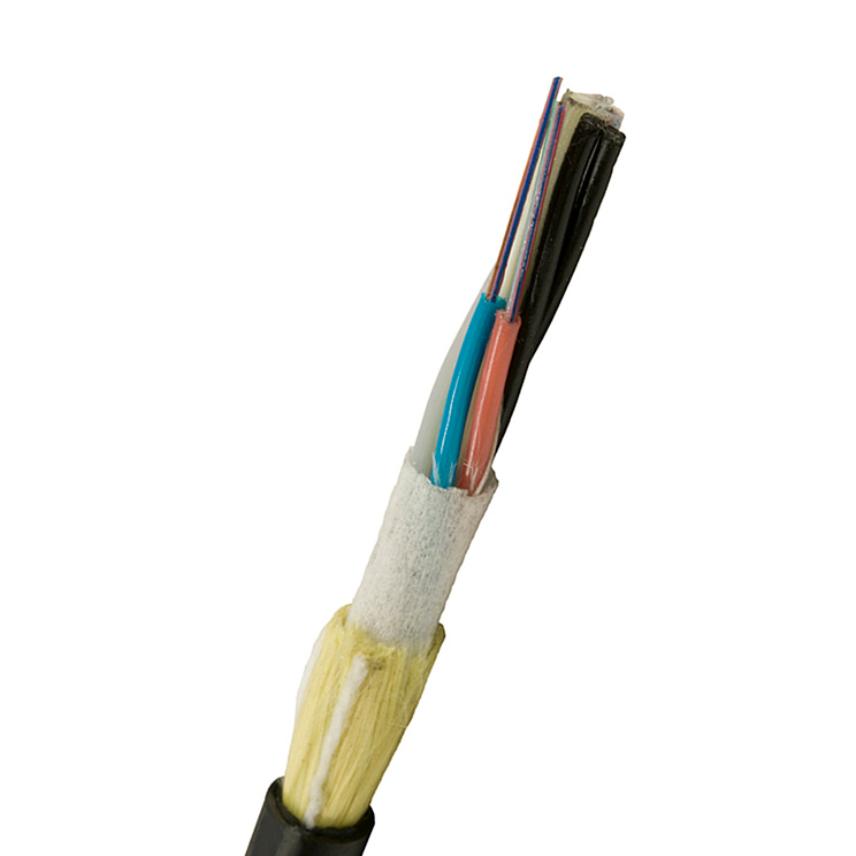

Fiberoptisk ”loose tube” kabel avsedd för utomhusförläggning i luftsystem. GRHGL är självbärande i spannlängder ≤70 m. Kabeln finns från 12 till 288 primärskyddade fibrer. De färgade fibrerna ligger i 2,25 mm tuber av polyester med optofyllmedel, som i sin tur kablas runt en central dragavlastare av glasfiberarmerad plast (FRP). Varje tub innehåller 12 fiber. GRHGL är längsvattentät genom svällande garn samt mantlad med svart halogenfri polyeten.



Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.



Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Konstruktion
Lösa tuber
Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
Löst (fiber i tub)
Förstärkningselement (optokabel)
Aramidgarn
Mantel, material
PE (polyeten)
Mantelfärg
Svart
Halogenfri
Ja
Metallfri
Ja

Dimensionsegenskaper

Dimensionsegenskaper

Antal optiska fiber, område
12 - 288

Mekaniska egenskaper

Mekaniska egenskaper

Dragkraft vid installation, max.
2,5 kN
Dragkraft vid drift, max.
1,5 kN

Hanteringsinformation

Hanteringsinformation

Drifttemperatur, område
-40 - 70 °C
Temperaturområde vid förläggning
-15 - 50 °C
Temperaturområde i lager
-40 - 70 °C

Resurser

Resurser

Dokumentation

Försäljnings- & leveransinformation

Kabelns yttermantel märks med kabeltyp, fabrikat, tillv.nr. och metermärkning.
Kabeln levereras på trätrumma av returtyp i överenskomna längder. Trumman är märkt med kabeltyp, längd och rullningsriktning samt installationsdata. Kabeländarna är förslutna.
