GAHSL - Utomhus, ribbon

Produkter

GAHSL-U-DFNRV 4/C4 G652D S12

Artikelnr. 29310698-201-00 - E-nr. 4970300

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 7,9 mm
  • Antal optiska fiber: 4
  • Central dragavlastare, diameter: 2,4 mm



GAHSL-U-DFNRV 8/C4 G652D S12

Artikelnr. 29311098-201-00 - E-nr. 4970310

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 7,9 mm
  • Antal optiska fiber: 8
  • Central dragavlastare, diameter: 2,4 mm



GAHSL-U-DFNRV 12/C4 G652D S12

Artikelnr. 29311498-201-00 - E-nr. 4970320

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 7,9 mm
  • Antal optiska fiber: 12
  • Central dragavlastare, diameter: 2,4 mm



GAHSL-U-DFNRV 24/C4 G652D S12

Artikelnr. 29312698-201-00 - E-nr. 4970330

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 7,9 mm
  • Antal optiska fiber: 24
  • Central dragavlastare, diameter: 2,4 mm



GAHSL-U-DFNRV 48/C4 G652D S12

Artikelnr. 29315198-201-00 - E-nr. 4970350

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 9,4 mm
  • Antal optiska fiber: 48
  • Central dragavlastare, diameter: 2,4 mm



GAHSL-U-DFNRV 96/C4 G652D S12

Artikelnr. 29319698-201-00 - E-nr. 4970360

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 4-fibersband
  • Ytterdiameter, nom.: 13,2 mm
  • Antal optiska fiber: 96
  • Central dragavlastare, diameter: 3,5 mm



GAHSL-U-DFNRV 192/B8 G652D S12

Artikelnr. 29319398-201-00 - E-nr. 4970370

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 8-fibersband
  • Ytterdiameter, nom.: 16,4 mm
  • Antal optiska fiber: 192
  • Central dragavlastare, diameter: 3,5 mm



GAHSL-U-DFNRV 144/B8 G652D S12

Artikelnr. 29319998-201-00

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 8-fibersband
  • Ytterdiameter, nom.: 16,4 mm
  • Antal optiska fiber: 144
  • Central dragavlastare, diameter: 3,5 mm



GAHSL-U-DFNRV 384/B8 G652D S12

Artikelnr. 29316598-201-00 - E-nr. 4970380

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 8-fibersband
  • Ytterdiameter, nom.: 19,4 mm
  • Antal optiska fiber: 384
  • Central dragavlastare, diameter: 4,0 mm



GAHSL-U-DFNRV 288/B8 G652D S12

Artikelnr. 29318898-201-00

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 8-fibersband
  • Ytterdiameter, nom.: 19,4 mm
  • Antal optiska fiber: 288
  • Central dragavlastare, diameter: 4,0 mm



GAHSL-U-DFNRV 480/B8 G652D S12

Artikelnr. 29318098-201-00 - E-nr. 4970390

  • Förpackning: Trumma (2000m)
  • Sekundärskydd: 8-fibersband
  • Ytterdiameter, nom.: 20,0 mm
  • Antal optiska fiber: 480
  • Central dragavlastare, diameter: 4,0 mm



Beskrivning

Beskrivning

Standarder

  • Internationell
    IEC 60793; IEC 60794; ITU-T Rec. G.652

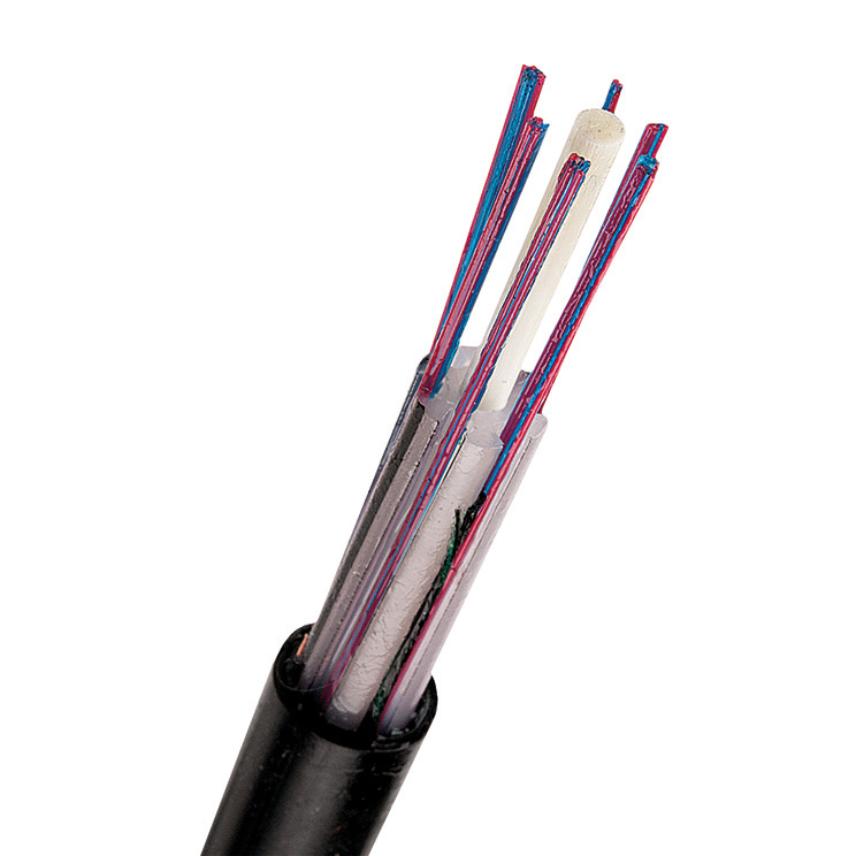

Fiberoptisk ribbonkabel för utomhusförläggning i kanalisation. Kabeln finns från 4 till 480 fibrer. Fibrerna är sammanfogade i 4- eller 8-fibersband. 4-fibersband finns i kabel med mellan 4 och 96 fibrer. 8-fibersband finns i kablar från 144 till 480 fibrer (48 och 96 fiberkabel kan fås med 8-fibersband). Banden läggs i en spårkärna av polyeten med central dragavlastare av glasfiberarmerad plast (FRP). GAHSL är längsvattentät genom vaselin. Kabelns mantel är av svart halogenfri polyeten.



Kvalitets- och miljöledningssystem

Certifierade enligt ISO 9001, IRIS, ISO/TS 16949 och ISO 14001.

Egenskaper

Egenskaper

Konstruktionsegenskaper

Konstruktionsegenskaper

Konstruktion
Spårkabel
Optofiber, typ
Singelmod (G.652.D)
Mantel, material
LLDPE
Mantelfärg
Svart
Längsvattentätning
Fyllmedel
Halogenfri
Ja
Metallfri
Ja
Central dragavlastare
FRP

Dimensionsegenskaper

Dimensionsegenskaper

Antal optiska fiber, område
4 ... 480

Hanteringsinformation

Hanteringsinformation

Drifttemperatur, område
-40 ... 70 °C
Temperaturområde vid förläggning
-15 ... 50 °C
Temperaturområde i lager
-40 ... 70 °C
Brandspridningsklass (flame)
Nej
Installationssätt
Kanalisation

Resurser

Resurser

Försäljnings- & leveransinformation

Kabelns yttermantel märks med kabeltyp, fabrikat, tillv.nr. och metermärkning.
Kabeln levereras på trätrumma av returtyp i överenskomna längder. Trumman är märkt med kabeltyp, längd och rullningsriktning samt installationsdata. Kabeländarna är förslutna.
