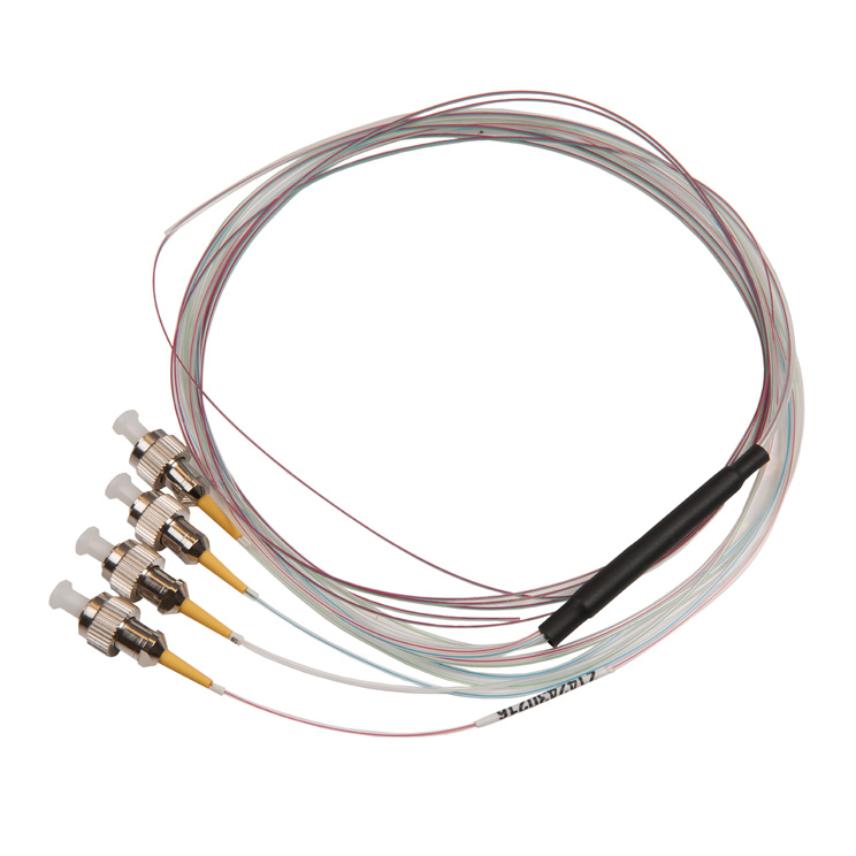

Fan-out 4SM FC/UPC 0,95+3 m
Fan-out 4SM FC/UPC 0,95+3 m
Ett komplett sortiment av fiberoptiska fan-outer för installation i telekommunikationsnät med höga kvalitets- och prestandakrav.
Läs mer- Artikelnr. : 28890609-000-00
- E-nr. : 5067008
- EAN : 7330000155961
Beskrivning
Beskrivning
Förkontakterade fan-outer i olika längder avsedda för insvetsning mot fiberoptiska kablar i korskopplingsboxar och fiberuttag. Fibersvansen har en förkontakterad ända med FC, LC och SC kontakter med UPC eller APC prestanda. Fan-outen innehåller fiberband som i kontaktänden splittras upp i primärskyddade fibrer. Delningen mellan fiberband och primärskyddad fiber skyddas av en fan-out hylsa. Fiberband och primärskyddad fiber ligger skyddade i PA-tuber.
Egenskaper
Egenskaper
Konstruktionsegenskaper
Konstruktionsegenskaper
Färg
Natural
Optofiber, typ
Singelmod (G.652.D)
Sekundärskydd
4-fibersband
Kontaktdon, typ
FC
Dimensionsegenskaper
Dimensionsegenskaper
Ytterdiameter
2 mm
Vikt per styck
0,01 kg
Optokontakter, antal
4
Ferrul radie, UPC
10< r <25 mm
Ferrul radie, APC
-
Apex offset
50 µm
Ferrul, ytterdiameter
2,4999 ± 0,0005 mm
Ferrul, tolerans hål
+1, -0 µm
Ferrul, koncentritetsfel hål
< 1,4 µm
Fiber utstick
< -0,05 µm
Fiber instick
> -0,05 µm
Transmissionsegenskaper
Transmissionsegenskaper
Kontaktdämpning, max (master) 1550 nm
0,2 dB
Kontaktdämpning, max (random mate) 1550 nm
0,5 dB
Reflektionsdämpning, minimum
50 dB
Hanteringsinformation
Hanteringsinformation
Användningsområde
Inomhus
Längd
4 m
Minsta böjningsradie, installation
30,0 mm
Temperaturområde i lager
-40 ... 70 °C
Drifttemperatur, område
-40 ... 70 °C
Temperaturområde vid förläggning
-15 ... 40 °C
