LANmark-6A Snap-in kontakt

Användningsområde

LANmark-6A EVO Snap-In kontakt är ett skärmat RJ45 jack specificerat upp till 500 MHz. Det är konstruerat för att stödja de höga frekvenser som krävs för 10 Gigabit Ethernet. LANmark-6A EVO är en helskärmad konstruktion med 360° kapsling som ger full immunitet mot alien crosstalk och andra externa störningar från omgivningen. Installerade kanaler med LANmark-6A kabel och -6A EVO jack fälttestas enkelt och snabbt och behöver ej verifieras gentemot alien crosstalk vilket reducerar installationskostnaden.

10Base-T Ethernet
100Base-TX Fast Ethernet
1000Base-TX Gigabit Ethernet
10GBase-T 10 Gigabit Ethernet IEEE 802.3
155 Mbit ATM
1.2 Gbit ATM
alla framtida Kat 6A och Klass EA applikationer

Prestanda

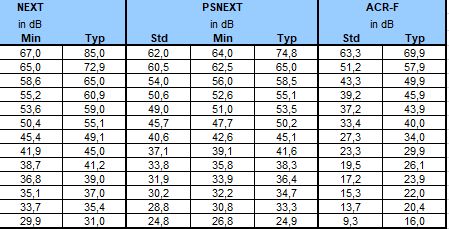

LANmark-6A EVO har utmärkta elektriska prestanda upp till 500 MHz speciellt för NEXT/FEXT, Power Sum NEXT/FEXT, Return Loss och alla skärmade parametrar. Detta ger framtidssäkra Kat 6A kanaler med höga prestanda lämpliga bland annat för datahallar där korta länkar är ett måste. Länkar på 10 m med 3 kopplingspunkter installeras utan problem.

Kontakten har oberoende testats av Delta och har godkännanden enligt komponentstandarden IEC 60603-7-51 och de generella kabelstandardena ISO 11801:2002 AM2 6A och ANSI/TIA-568-B,2-10 6A.

Installation

LANmark-6A EVO Snap-in kontakt förenklar och snabbar upp termineringstiden tack vare den genomtänkta konstruktionen med gemensam trådledare för de åtta ledarna. Kontaktdonet går att terminera utan något specialverktyg. För snabbare och enklare installation vid stora volymer rekommenderas pressverktyget som är framtaget för att underlätta installationen. Med hjälp av verktyget kan även kontakten omtermineras. LANmark-6A EVO Snap-in sortimentet består av Nexans teknik invändigt kombinerat med en användarvänlig utsida.

Snabb terminering med hjälp av trådledare
Färgkodning: T568A & T568B
Återanvändningsbar
Kan användas med alla typer av skärmade kablar: F1/UTP eller S/FTP
Klarar solid ledare från 22 till 24 AWG
Version för flexibel lina passande vidareföringspunkt finns att tillgå
Snap-in formatet passar i alla Nexans uttag och paneler
UL listad

Garanti

LANmark-6A seriens Snap-in-kontakt omfattas av garantivillkoren i de allmänna säljvillkoren. I kombination med Nexans LANmark-6A produkter kan Nexans certifierade systemgaranti erhållas för komponenter, system och arbete.
